滑台模组有多种类型，按其分类方法不同，得到的结果也不相同。根据使用环境的不同，可以将滑台划分为一般环境使用和无灰尘使用。根据传动方式的不同，可分为螺杆滑台和带式滑台，根据组合形式，还可分为单轴和多轴滑台。

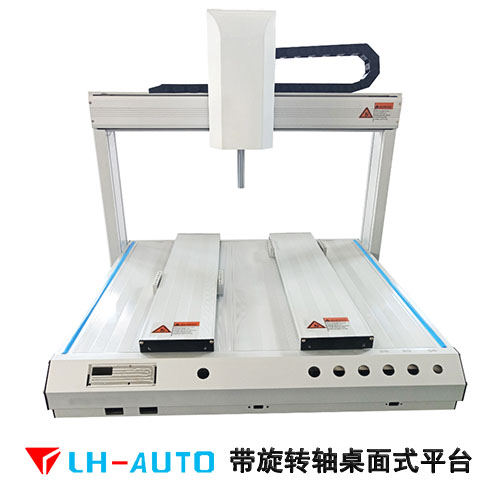

这些不同的分类方法也可以结合使用，如普通环境螺纹单轴台、普通环境带式单轴台、无尘环境带式单轴台、无尘环境带式多轴台等。
螺旋滑台主要由铝合金型材，直线导轨，滚珠丝杆，滚珠丝杆支撑座，电机，连接件，光电开关等组成。铝型材滑台模块造型美观，设计合理，刚性好，性能可靠，模块滑台材料是组合机床和自动生产线上较为理想的传动部件。线轨的额定载荷大于直线轴承，与滚珠丝杆相结合，可以实现高负荷条件下的高精度直线运动。螺旋滑台模组刚度大，热变形小，喂料稳定性好，保证了实际加工状态(载荷)的精度。
滑板模块
该滑台模具由铝合金型材、铝带、直线导轨、电机、联轴器、光电开关等组成。将一块滑块固定在皮带上，用来增加设备工件，传动轴安装在皮带的两侧，作为动力输入轴，有输入时，通过驱动皮带使滑块移动。
带状滑台模组的精度取决于带件的质量及组合中的加工工艺，动力输入的控制也会影响其精度，一般精度大于0.1mm。针对不同的模组滑台生产工艺要求，可根据不同的载荷需求，选择适当增加刚性导轨来提高其刚性。各种规格的负荷上限不同。一般通过特殊模块的滑台设计，可在一边控制皮带移动的松紧，方便设备在生产过程中的调试，同步带型的松紧控制均在左右两侧，一般采用螺钉控制。
