LH-AUT品牌滚珠丝杆线性模组的结构

文章来源:领航自动化   发布时间:2024-11-08   点击数:7763   【

 线性模组是自动化行业中通用的直线传动件,电机驱动+未端工具和一套合适的程序就是一种结构简单、实用的工业机械手。

LH-AUTO品牌线性模组分滚珠丝杆线性模组同步带线性模组。今天领航小编带您了解一下滚珠丝杆线性模组的结构,结构图如下

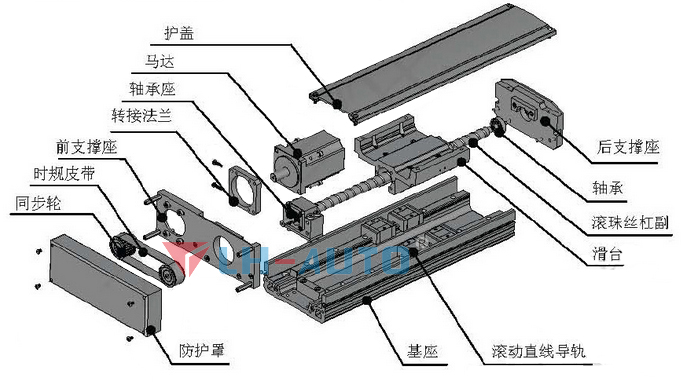

滚珠丝杆模组结构图

 滚珠丝杆线性模组主要是由滚珠丝杆、直线导轨、联轴器、感应开关、铝材、电机等主配件组成。
1) 滚珠丝杠:能够实现旋转运动和直线运动的相互转换。滚珠螺母通过滚珠与丝杠实现完美契合,之间摩擦系数小,电机旋转带动丝杠那个旋转通过滚珠跟螺纹来实现旋转运动转换成直线运动;
2) 直线导轨:又称线性导轨、线性滑轨、直线滑轨,支撑、引导运动部件(滚珠滑块)实现定向直线往复运动的部件;
3)联轴器:能够在高速运动中出色满足电机和丝杆之间的一个力气传递,同时能够补偿径向,角向和轴向偏差;
4)感应开关:也叫做光电传感器,通过光电传感器来实现直线模组工作时的精确定位;
5)铝型材:一体挤压成型的6063铝型材,具有稳定、受热不易变形,轻巧,能够很好的保证在运行状态下线性模组的整体定位精度;
6)电机:电机为线性模组实现高速度、高精度、高稳定的运行提供动力,可配置伺服电机或步进电机。

 优质的线性模组必须具备高配置及先进的组装技术,这样能确保产品的精度、稳定性和寿命。如需订购线性模组请随时联系我们-领航专业的线性模组生产厂家!
