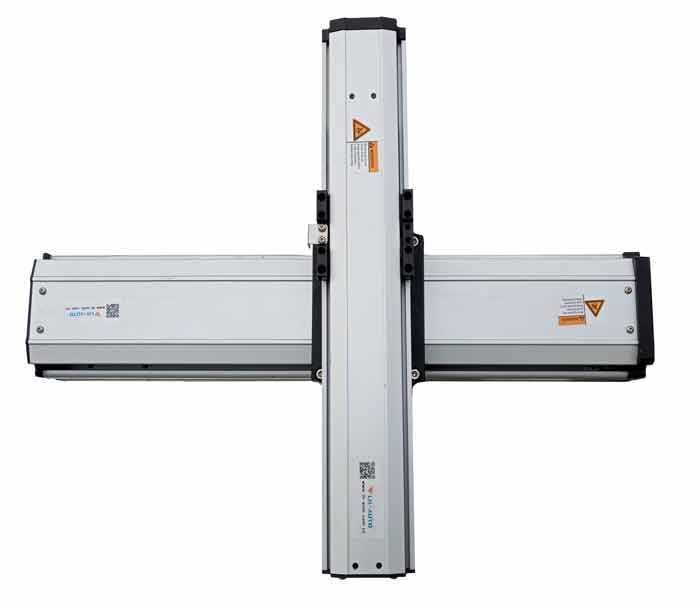

十字滑台横向表示X轴，水平应用枞向表示Y轴（如垂直使用垂直轴表示Z轴），两轴中点重合时，外观上看起来是中文中的“十”字所以称十字滑台，也称
十字模组。十字滑台的工作原理是：通过一组直线电动滑台固定在另一组滑台的滑块上。例如：十字滑台把X轴固定在Y轴的滑台上（或者将Z轴固定在X轴上），这样X轴（或者Z轴）上的滑块就是运动对象，即可由Y轴控制滑块的Y方向运动，由可以由X轴控制滑块的X方向运动，其运动方式一般由外置驱动来实现。这样就可以实现让滑块在平面坐标上完成定点运动，线性运动。
十字滑台运行轨迹范围

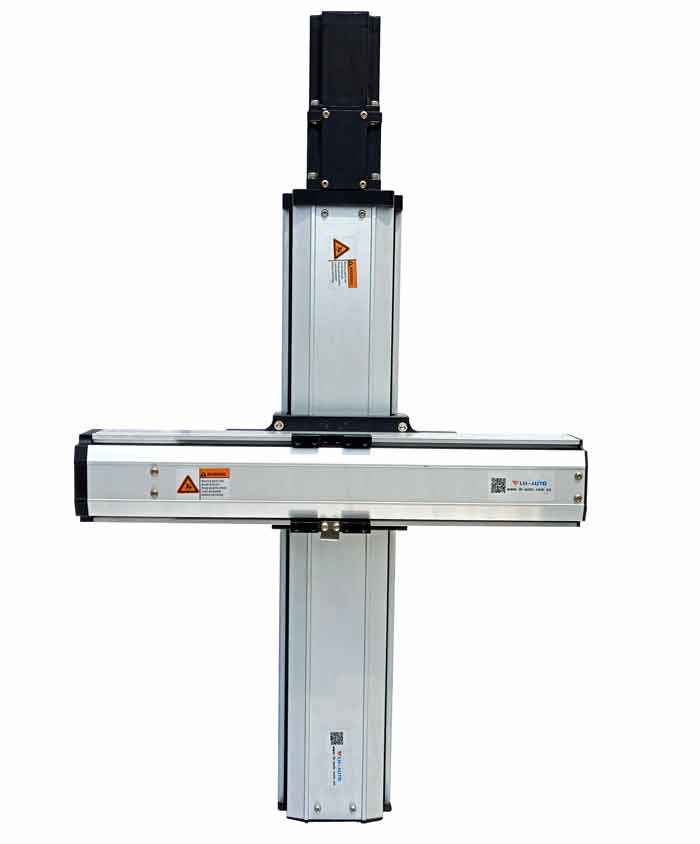

1）实现左右，上下运动
2）实现左右，前后运动
十字滑台结构
滚珠丝杆结构形式：通过滚珠丝杆实现传动，精度高，使用寿命长，速度没同步带快，承重好，最长行程比不上同步带结构
同步带结构形式：通过同步带实现传动：速度较快，行程可定做比较长，精度无丝杆结构好，同步带是耗材。
十字滑台特性
1）实现左右，上下，或者前后，左右移动搬运，抓取功能中最简单的结构之一成本相对较低。
2）工件置放位置选择较多，可Z轴，可X轴，可Y轴，适应机械手非标定制的需求。
3）此结构可灵活搭配，百变造型。
十字滑台应用范围
十字滑台主要应用在自动化行业当中，主要集中在几大行业块：
医疗机械行业：检查设备、测试设备。
平面处理机械行业：喷涂机械、点胶机械、涂胶机械等
物流行业：货物自动分类机械、仓库管理机械等。
设备改造行业：机械手设备、生产线设备。
十字滑台选型须知
1）Z轴有效行程及负载，最快速度。（或者称之为Y轴行程及最快速度）
2）X轴有效行程，最快速度。
十字滑台选型（点击红字提交需求资料）请联系领航，专业的十字滑台厂家 www.lh-robot.com
