十字直线模组如何调到更高的平行度?

文章来源:领航自动化   发布时间:2023-01-29   点击数:1265   【

直线模组是自动化机械中的重要组成部分,工程师在做自动化设备方案中比较注重直线模组的精度、速度等,设计不合理会给设备带来很大的麻烦。作为十多年经验的领航自动化直线模组厂家今天带大家了解一下十字直线模组的精度问题。

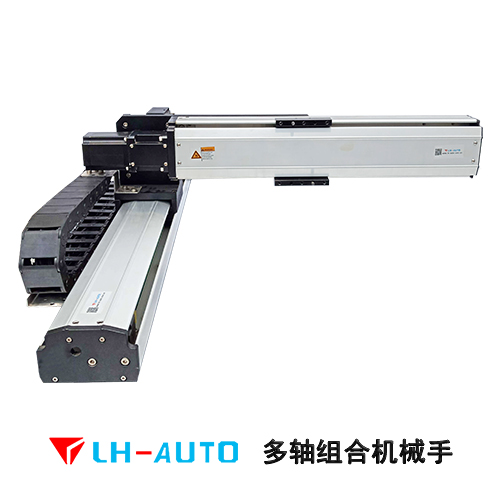

LH-AUTO十字直线模组的组合由Y轴固定,X轴随Y轴滑座移动,工作范围为XY平面,性能稳定,负载大,各单轴直线模组选型可根据项目设计需求选用。
十字直线模组在精度要求比较高的情况下,悬臂申出长度建议不超过400mm,十字直线模组组合牵涉到以下几个位置精度:
1)Y轴与直线导轨的平行度. Y轴模组通过定位销与底板锁定, 装配时打表将直线导轨与其调平行;
2)X轴与Y轴的垂直度. 使用大理石三角尺, 将其一直角边平行于Y轴放置. 在X轴滑台上锁百分表. 将X滑台移动到初始位置. 然后移动Y轴, 确保大理石的直角边与Y轴平行, 然后大理石不动, 移动X轴模组, 用百分表打另一直角边, 调整X轴.
3)X轴与安装平台的平行度. 若平台刚性好的话, 直接用百分表安装在X轴滑台上打平面,领航直线模组是直接在标准的大理石平台上打表进得测试。
十字直线模组如何调到更高的精度?
十字直线模组适合于水平面内两维工件搬运,移载,行走轨迹等应用。更多技术问题可关注我们领航自动化或在线咨询。
