滚珠丝杆滑台模组设计中丝杆的导程怎样选择？

文章来源：领航自动化发布时间：2018-10-16 点击数：313 【大 中 小】

直线模组也叫滑台模组，在滚珠丝杆滑台模组的销售中，常常有客户问到用多大的导程？今天领航自动化的小编为您介绍一下滚珠丝杆滑台模组设计中丝杆的导程怎样选择？

首先我们要了解丝杆的导程是跟滑台模组的速度需求相关，滑台模组是电机控制的，可以选择伺服或步进电机驱动，做自动化行业的都知道伺服的滑台转速比较快，3000转，而步进的就只有600转，由此我们便可计算出模组的最高速度。
计算滑台模组最高速度的公式：电机每秒的转速*导程=模组的最高速度
1）伺服电机驱动：3000转/60（秒）=50mm/s, 如果导程是5，最高速度就是250mm/s；导程10，最高速度就是500mm/s，其它导程相应的乘以50mm/s得出最高速度。
2）步进电机驱动：600转/60（秒）=10mm/s, 如果导程是5，最高速度就是50mm/s；导程10，最高速度就是100mm/s，其它导程相应的乘以10mm/s得出最高速度。

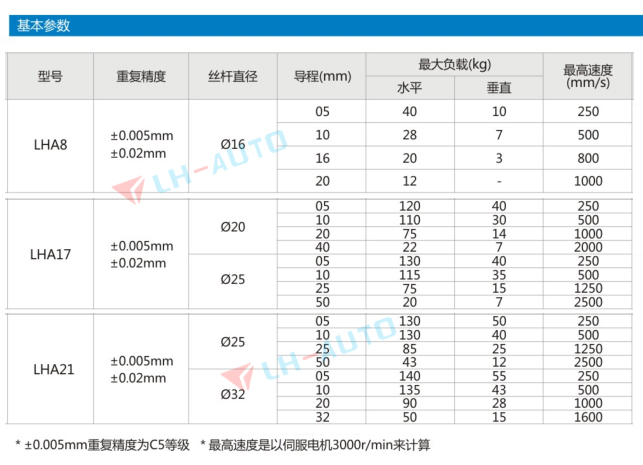

下图是领航AUTO品牌部分型号滚珠丝杆滑台模组的最高使用速度，紧供参考
滑台模组技术参数表

滑台模组技术参数表

更多技术问题请关注专业滚珠丝杆滑台模组生产厂家的官网www.lh-robot.com
