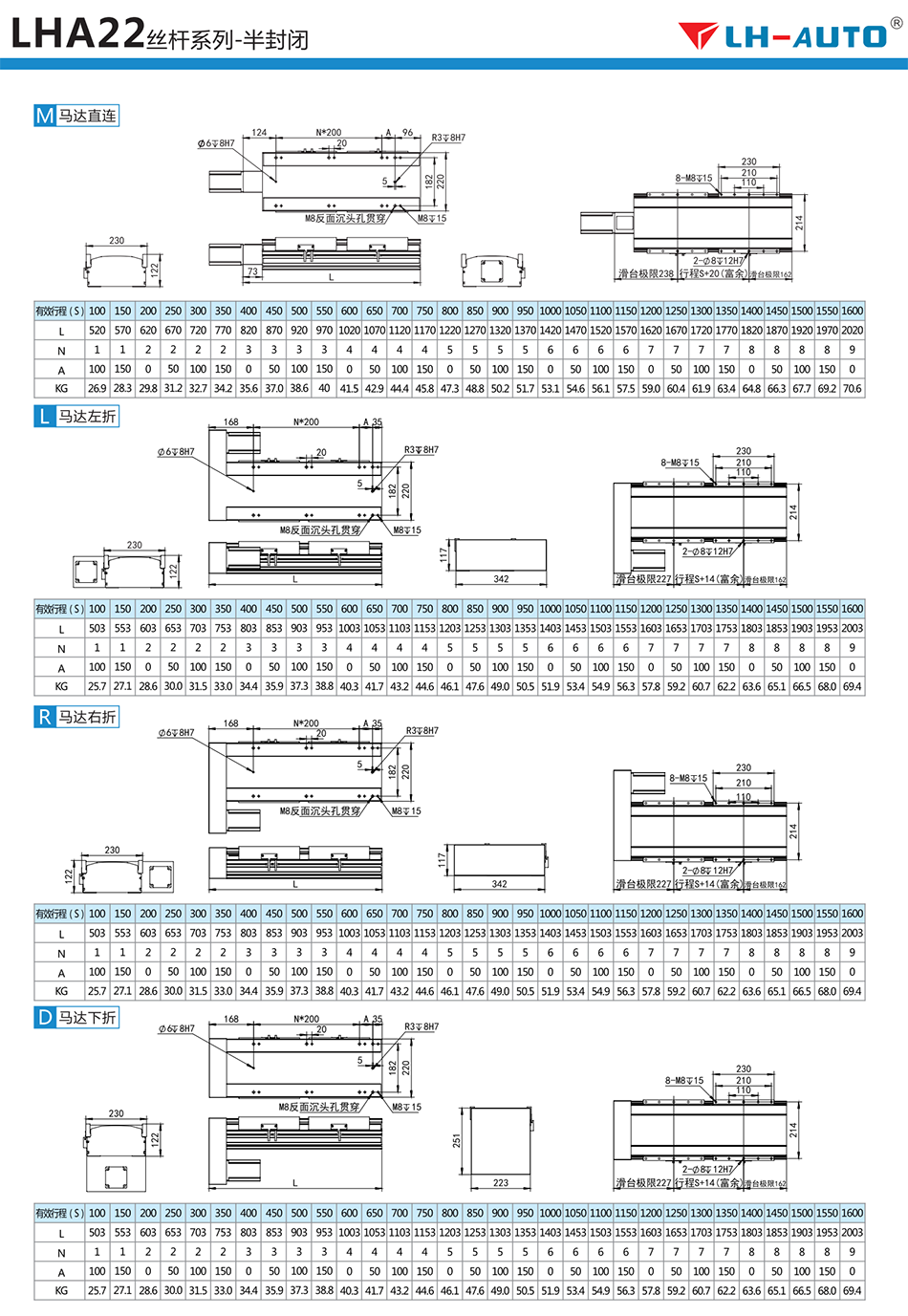

LHA22丝杆直线模组

当前位置：首页 » 产品中心 » 直线模组 » 丝杆直线模组半封闭

prevnext

品牌：LH-AUTO
型号：LHA22 丝杆直线模组
材质：铝型材
重复定位精度：±0.005mm-0.02mm
产品配置：传动本体、感应器不含电机

订购热线：13580874278

LHA22 丝杆直线模组半封闭结构，适用于一般环境，产品高刚性,高精度,模块化设计,装配简单，直线模组也叫滑台模组，单轴机械手臂。

领航自动化可配合客户做客制化机型，可省去设备厂商在出产设备时对传动部件的设计、加工、采购、安装、调试、维修程序，既省心又省时！！

领航直线模组的优势

① 重复定位精度高达±0.005mm~±0.02mm，；

② 高配置顺畅度好：主配件采用日本THK/上银THK直线导轨，TBI滚珠丝杆，确保产品的使用精度和寿命；

③ 先进加工检测设备：公司自有复合型加工中心、精密铣床、大理石平台、三次元、激光幹涉仪等，保证每个款产品的出厂精度；

LHA21 直线模组技术参数

性能	产品尺寸（宽*高mm）			220*122
	重复定位精度Repwatability (mm)			±0.005mm~±0.02mm
	丝杆直径Screw diameter（φ）			25				32
	丝杆导程 Belt Lead(mm)			5	10	25	50	5	10	20	32
	最高速度 Maximum Speed(mm)			250	500	1200	2500	250	500	1000	1600
	最大负载	水平使用（kg）		130	130	85	43	140	135	90	50
		垂直使用（kg)		50	40	25	12	55	43	28	15
	标准行程Standard trip（mm）			100-1500mm/50间隔				100-1900mm/50间隔
部品	AC伺服马达容量 AC Servo Motor Output(W)			750W				750W
	高刚性直线导轨Hi gh Rigidity Linear			23×18（25双普轨）
	原点感应器 Home Sensor		外挂Outside	配感应器				配感应器
