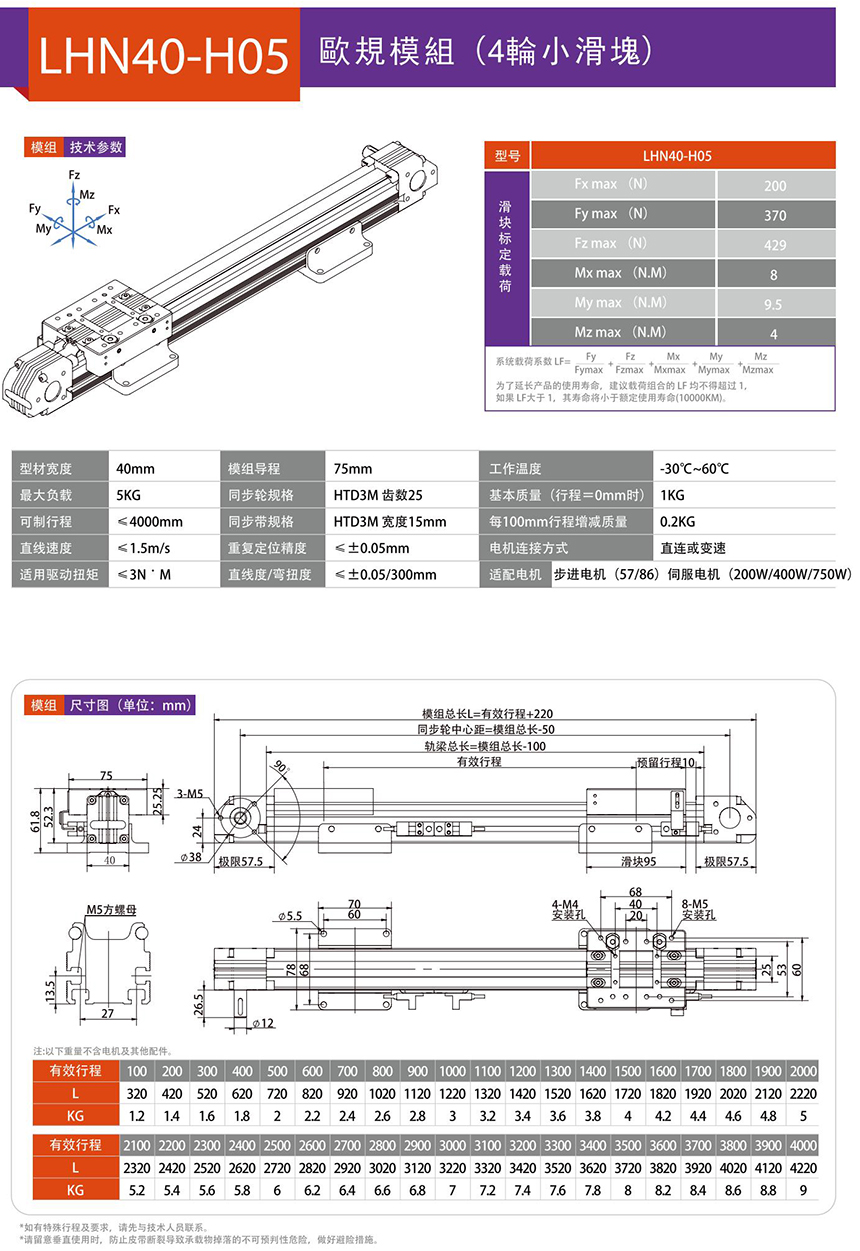

LHN滑台模组标准系列产品描述

LHN滑台模组系列直线定位单元由两侧装有硬质圆柱钢轨的方形铝型材和滑台组成。滑台内部两侧装有可以在圆柱钢轨上自由运行的滚轮，并在同步带的驱动下做直线运动。型材两端的同步轮机构使用免维护的滚珠轴承，滑台两端装有油盒结构，可在滑台运行过程中对导轨自行润滑，降低了维护难度并提高了可靠性。皮带张紧度可以通过装在滑台上的一个简单的装置调整。这个装置也可以用于两个（龙门结构）或多个直线单元同步运动的调整。

LHN滑台模组标准系列订制

● 行程∶ 可根据需要定制，单根最长5700mm，可多根连接。

● 滑台机构安装方式∶通过滑台上螺丝孔位安装其他机构。

● 直线单元安装方式∶ 通过T型槽或螺孔固定直线单元，或使用LHN安装配件。
● 同步带型号∶使用钢丝加强的S5M或H3M同步带，换向时无缓冲，重复定位精度0.1mm。
● 感应开关安装; 感应开关通过KNK安装配件直接安装在模组型材侧面，可适应光电开关（PM-Y44）及接近开关（TL-W3MC1）。

● 电机安装∶电机通过KNK安装配件与模组出轴连接，可适应各品牌42、57、86等步进电机及100W、200W、400W、750W等伺服电机安装。

LHN滑台模组标准系列产品选型及图纸请直接联系我们-领航自动化。
